东莞明纬开关电源明纬电源选型指南》DIN导轨安装开关电源

明纬电源产品 - DIN 导轨安装电源

机型 功率 (W) 输入 (说明1) 单路输出电压 及额定直流输出电流(A)  特点 (说明2)  安规 (说明3) 外形尺寸 (LxWxH) (mm) 质保 (年) 5V 12V 15V 24V 48V MDR-10-x 10 F 2 0.84 0.67 0.42 A B P L T B E 22.5 x 90 x 100 3 MDR-20-x 20 F 3 1.67 1.34 1 A B P L T B E 22.5 x 90 x 100 3 DR-30-x 30 F 3 2 2 1.5 A B P UC T B E 78 x 93 x 56 3 MDR-40-x 40 F 6 3.33 1.7 0.83 A B P L T B E 40 x 90 x 100 3 DR-45-x 45 F 5 3.5 2.8 2 A B C P L T B E 78 x 93 x 67 3 DR-60-x 60 F 6.5 4.5 4 2.5 A B P UC T B E 78 x 93 x 56 3 MDR-60-x 60 F 10 5 2.5 1.25 A B P L T B E 40 x 90 x 100 3 DR-75-x 75 F 6.3 3.2 1.6 A B C P L T B E 55.5 x 125.2 x 100 3 DR-100-x 100 F 7.5 6.5 4.2 A B C P L T B E 100 x 93 x 56 3 MDR-100-x 100 F 8 4 2 A B P UC T B E 55 x 90 x 100 3 DR-120-x 120 S 10 5 2.5 A B C P UC L T B E 65.5 x 125.2 x 100 3 DRP-240-x 240 F 10 5 A B C J P UC L T B E 125.5 x 125.2 x 100 3 SDR-240-x 240 F 10 5 A B C F J P L T B E 63 x 125.2 x 114 3 DRP-480-x 480 230 20 10 A B C K P UC L T B E 227 x 125.2 x 100 3 DRP-480S-x 480 S 20 10 A B C K P UC L T B E 227 x 125.2 x 100 3 机型 功率 (W) 输入 (说明1) 单相输出电流 (A)  特点 (说明2)  安规 (说明3) 外形尺寸 (LxWxH) (mm) 质保 (年) 24V 48V DRH-120-x 120 H 5 5 A B C P UC L T B E 65.5 x 125.2 x 100 3 DRT-240-x 240 H, 3ø 10 5 A B C P UC L T B E 125.5 x 125.2 x 100 3 DRT-480-x 480 H, 3ø 20 10 A B C P UC L T B E 227 x 125.2 x 100 3 DRT-960-x 960 H, 3ø 40 20 A B C P UC L T B E 276 x 125.2 x 100 3 说明1: F - 全范围交流输入 S - 115V/230VAC用开关切换  A - 115V/230VAC自动切换  230 - 仅接受230VAC输入  H - 340V-550VAC输入  3ø - 三相配线  说明 2: A - 短路、过载保护 I - 有并联功能 Q - 由外部偏压调整输出电压 B - 过电压保护 J - 主动式PFC(功率因素校正) R - CH2,3,4无须最小负载且电压可调-5-+10% C - 过温度保护 K - 被动式PFC(功率因素校正) S - CH2,3无须最小负载且可调±5% D - 风扇ON/OFF控制 L - 5G耐震动能力 T - 电源ON/OFF开关 E - 风扇速度控制 M - 风扇故障警告功能 U - 3-48VDC全范围安规认证通过 F- PF/PG信号输出 N - 12V/0.1A 辅助电源输出 V - 低电池电压保护 G - TL讯号遥控 O - 内置直流风扇 W - 电池极性保护 H - 线压降补偿 P - 自然风冷  - 符合医用标准 说明3:国际安规认证 UC U L CU T G B S TM E D F CC

关键字：导轨开关电源系列：MDR-10-5,MDR-10-12,MDR-10-15,MDR-10-24,MDR-20-5,MDR-20-12,MDR-20-15,MDR-20-24,MDR-40-5,MDR-40-12,MDR-40-24,MDR-40-48,MDR-60-5,MDR-60-12,MDR-60-24,MDR-60-48,MDR-100-12,MDR-100-24,MDR-100-48,DR-30-5,DR-30-12,DR-30-15,DR-30-24,DR-60-5,DR-60-12,DR-60-15,DR-60-24,DR-100-12,DR-100-15,DR-100-24,DR-4505,DR-4512,DR-4515,DR-4524,DR-75-12,DR-75-24,DR-75-48,DR-120-12,DR-120-24,DR-120-48,DRP-240-24,DRP-240-48,DRP-480-24,DRP-480-48,DRP-480S-24,DRP-480S-48,DRH-120-

24,DRH-120-48,DRT-240-24,DRT-240-48,DRT-480-24,DRT-480-48,DRT-960-24,DRT-960-48,SDR-240-24,SDR-240-48,SDR-480-24,SDR-480-48,DR-RDN20,DR-UPS40

轨道式(DIN Rail)电源供应器
薄型设计(MDR系列)明纬导轨电源 瓦数 10W~96W 输出组数 1 功能特性 * 空载待机消耗瓦数<0.75W (MDR-100:<1W)  * 适合安装于 DIN rail TS35 / 7.5 或 15 * 内建主动式功率因子矫正功能(active PFC)及过温度保护(MDR-100)  * DC OK讯号输出(MDR-10/20) * DC OK继电器接点(relay contact)信号输出(MDR-40/60/100) 机型资料 MDR-10 / MDR-20 / MDR-40 / MDR-60 / MDR-100
Class II 型明纬导轨电源   瓦数 15W~100W 输出组数 1 功能特性 * 双重绝缘等级 * 空载待机消耗瓦数<0.5W (DR-15) * 空载待机消耗瓦数<1W (DR-100) * 适合安装于 DIN rail TS35 / 7.5 或 15  * 适用于建筑及家电自动化控制 机型资料 DR-15 / DR-30 /  DR-60 / DR-100
一般型 明纬导轨电源 瓦数 45W~960W 输出组数 1 功能特性 * 无风扇设计 * 240W以上机型内建功率因子矫正(PFC)功能 * 适合安装于 DIN rail TS35 / 7.5 或 15  * 除一般机型外，另有高电压单相/三相 340~550VAC 输入范围机种 * 另有冗余模块(Redundant), DC UPS 模块等系列机型 机型资料 DR-45 / DR-75 / DR-120 / DRP-240 / DRP-480 / DRP-480S  DRH-120 / DRT-240 / DRT-480 / DRT-960 / DR-RDN20 / DR-UPS40

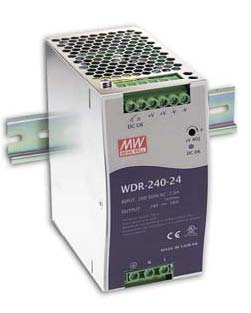

宽输入电压(WDR 系列) 明纬导轨电源 瓦数 120W~480W 输出组数 1 功能特性 * 薄型设计 * 180~550VAC宽输入范围(单相) * 240W及480W内建主动式功率因子矫正功能(active PFC)  * 适合安装于 DIN rail TS35 / 7.5 或 15  * 内建DC OK继电器接点(Relay contact) 机型资料 WDR-120 / WDR-240 / WDR-480
高效率(SDR 系列) 明纬导轨电源   瓦数 120W~480W 输出组数 1 功能特性 * 薄型设计, 电能转换效率最高达94% * 内建主动式功率因子矫正功能(active PFC)  * 适合安装于 DIN rail TS35 / 7.5 或 15  * 内建DC OK继电器接点(Relay contact)  * 可提供150%峰值负载输出 机型资料 SDR-120 / SDR-240 / SDR-480 / SDR-480P
